家庭影院显卡制造—宝联ALL-IN-COMBOTV256测试手记

【原创】阅读 人次
2001年10月25日15:20

随着人们生活水平的提高，科技的日新月异，电脑的功能是越来越丰富。现在人们购买电脑，尤其是家庭购买电脑已经不能仅仅满足于学习，办公，上网，打游戏等等简单的功能。人们希望自己购买回来的电脑具有丰富多彩的多媒体功能，甚至是一个小型的家庭电影院。有要求就自然会有市场，一些板卡制造商看到了其中的商机，在研制某些新型的产品时，不再把显卡的显示性能，超频性能放在首位，而是更多的强调多功能性，娱乐性，从而发展出了显卡市场的另一个方向，那就是多功能显卡。这种显卡往往只具备一般的显示功能，但是却有着强大的多媒体功能：可以通过电脑收看电视节目，可以收听FM调频广播，支持DVD硬件回放，支持影象输入输出，可以捕捉影象，可以录制甚至定时录制电视节目等等功能。而这些功能仅仅是通过一块显卡完成的。

大家都知道ATI公司出品的"All-In-Wonder "系列产品吧！其中的All-In-Wonder RADEON更是当今显卡界的极品之一，其得到消费者肯定的主要原因除了显示效果比nVIDIA的同类产品好以外，就要数它那丰富的功能了。原来在这一类显卡市场（介乎于家用显卡和专业视频采集卡之间的产品），几乎大部分被ATI占领了，然而现在不是了，部分一贯采用nVIDIA显示芯片的显卡制造商们也开始介入这一市场。我们今天要给大家介绍的这款产品，就是其中的一员----宝联ALL-IN-COMBOTV256 GeForce2 MX200 32M 多功能显示卡。

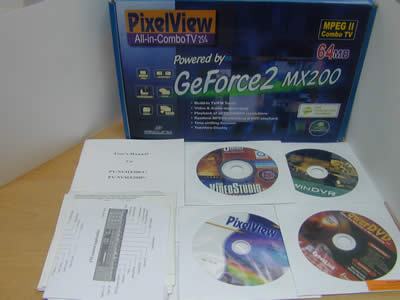

拿到这款产品，打开包装盒，着实吓了我一跳，随产品附送的各种连接线，转接头就有8根之多，各种光盘有4张，各种说明书，说明纸也有6本。不大的盒子里面装的满满当当的。这些线材，光盘都是做什么用的呢？让我慢慢道来。

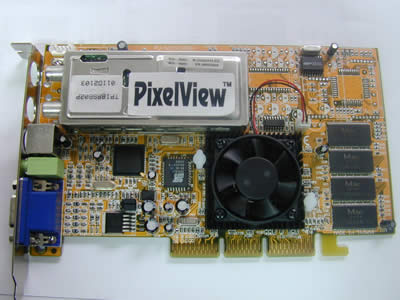

从口袋里拿出显卡，先看外观，与其他显卡明显不同的就是在卡的左上侧多了一个大家伙—高频头。由于要为高频头留地方，该卡采用了标准的PCB大板设计。整块显卡设计紧凑；外观整洁，明了；整体布局合理；走线清晰，做工精细。卡上使用的都是铝制外壳的电解电容。4块显存芯片，到GPU的走线距离基本相等，使得显卡的工作稳定性得到加强。

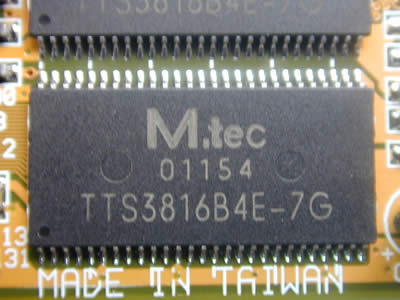

由于这款显卡并不是过分的强调显示性能，所以显存颗粒使用的是7ns的显示芯片。

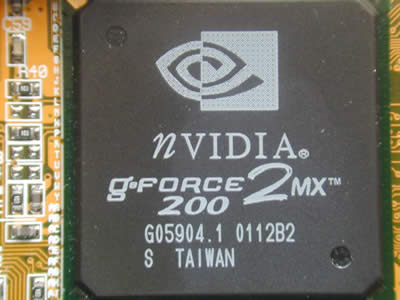

下图就是这款显卡的心脏，一块由nVIDIA提供的GeForce 2 MX200主显示芯片，原产地为台湾。

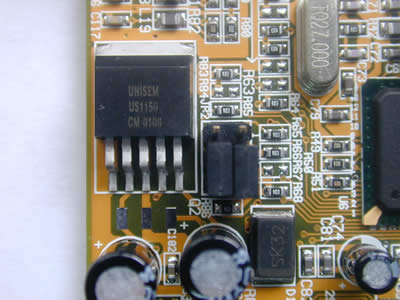

下图是这块显卡的供电模块。使用的是５PIN的稳压模块加钽电容辅助的设计思路。毕竟谁也不愿意看到，功能丰 富的同时，稳定性会有所下降。

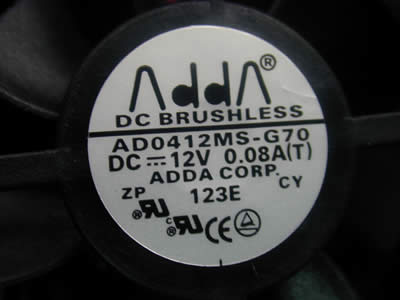

同样是出于稳定性的考虑，宝联使用了一个标称为12V，0.08A的显卡专用风扇来为GPU散热。

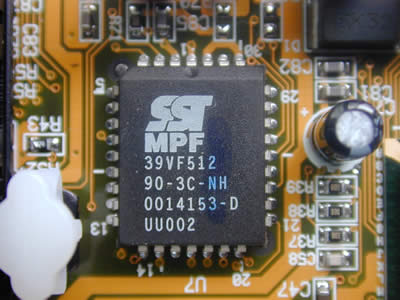

下图是这款显卡使用的BIOS。

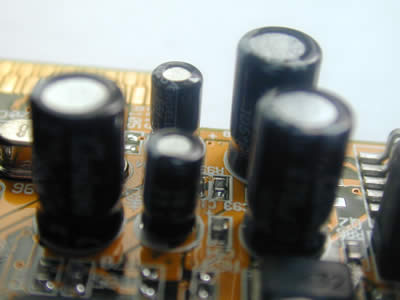

卡上使用的都是电解电容。

下面，我着重介绍一下这款显卡与一般显卡不一样的地方：高频头，各种接口，连接线，及光盘。我小心的将高频头的盖子打开，本想仔细的看看它的内部构造，没想到它里面的电路板是反着焊上去的，就是说即使打开了盖子，我也只能看到电路板的背面，无法看到内部构造。但是可以清楚的看到背面上的芯片都是PHILIPS的，估计是PHILIPS公司制造的高频头。

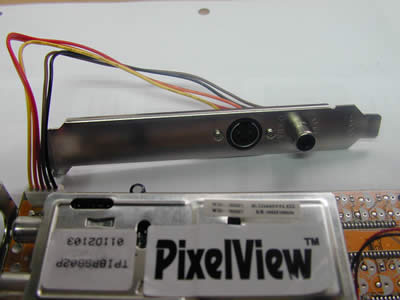

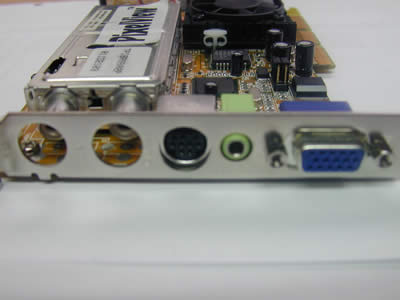

这款显卡从上至下一共有5个接口，另外通过一根线从卡上又接出2个接口，一共7个接口。分别是FM，TV，CABLE，AUDIO-OUT，MONITOR，S-VIDEO，VIDEO。

其中，CABLE接口，也就是10PIN的VIVO接口是所有接口中比较重要的一个。它可以通过一根附送的1转4的电缆线又接出4个接口，分别是S-VIDEO，VIDEO，AUDIO-IN和RM。

将VIDOE或者S-VIDEO接口连接在一般电视机上，我们就可以将电视机当显示器使用，观看VCD、DVD影片都是没有问题的。如果，你有DV机、录像机、VCD机、DVD机等带VIDOE-OUT的电器，也可以将他们连接到该款显卡的VIDEO接口之上，将一些外部影像数据保留到硬盘中，如果你还有刻录机，那更是可以自己制作一些VCD盘。除了VIDEO/S-VIDEO系统，该显卡还支持AUDIO-IN和AUDIO-OUT。AUDIO-OUT可以将高频头TV部分接收的电视讯号中的声音部分输出。因为，我们都知道，显卡是AGP设备，如果将TV部分接收到的声音信息，通过电脑传送到声卡再输出的话，未免有些不太现实，所以经过显卡上的这个AUDIO-OUT的接口，我们就可以直接收听到电视中的声音信号了。而那个AUDIO-IN接口，是为了在转录视频输入信息的同时，加入音频信号。因为如果视频信号从显卡输入，音频信号从声卡输入，很有可能不能达到同步的效果，而在这里提供一个音频在接口，就可以有效的保证了语音和图像的时时同步了。此外，它的FM接口也另我非常感兴趣。一边工作一边听FM的感觉还是很惬意的。虽然说这个功能也许并不实用，毕竟身边放一个台式音响就可以收听FM调频广播，但是所有功能全能在一台电脑上实现的这种成就感却是有些人所追求的。想一想，动动鼠标就可以一会MP3，一会FM的感觉多好！不知大家注意到那个RM接口没有，它是干什么用的呢？实际上，它是红外遥控装置连接线的接口。RM是REMOTE的缩写。这根电缆线有1米左右，一头接在RM接口，一头是一个不大的红外接收装置。

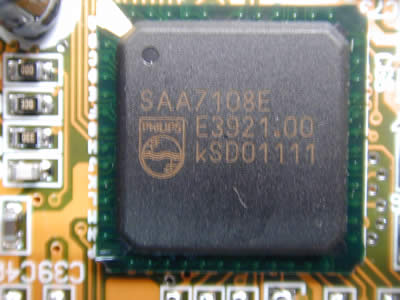

你可以用双面胶把这个小装置贴到显示器或者某个方便的地方以利于你遥控。实际上光有这几个接口是远远不够的，在该显卡上我们还看到了一颗PHILIPS产的芯片，这才是众多功能的基础。只有在这颗芯片的辅助下，显卡才能完成输入或输出的工作。

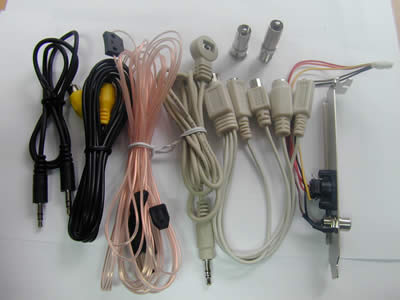

随产品附送的连接线分别是：单头的音频电缆一根，单头的视频电缆一根，FM室内天线一根，1转4的多功能电缆一根，红外遥控装置连接线一根，扩展接口线一根，还有2个FM和电视的金属转换接头。

上面我们所说的只是显卡提供一些硬件功能，真正运用起来，还需要软件的帮助，刚才我提到的那几张光盘就是帮助用户完成这些功能的。随产品附送的光盘分别是：OEM版INTERVIDEO公司的WINDVR，CYPERLINK公司的POWER DVD 3.0，ULEAD公司的VIDEO STUDIO 4.0 SE以及一张显卡驱动安装盘。

简单介绍完这款产品的外观和包装后，下面我们来看看它的一些基本参数： -采用256位元、0.18微米制造工艺的nVIDIA GeForce2 MX-200为核心2D/3D加速引擎 -RAMDAC 350 MHz -核心工作频率175MHz -每秒钟7亿像素填充，2000万三角形填充运算处理能力 -内置第二代硬体转换和光效（T&L）几何引擎 -引进卓越的NSR光效技术 -32MB/64MB 高速显示缓存 -最高图象解析精度可达2048 x 1536 @ 75Hz -支持 NTSC和PAL 制式TV-out接口 -支持AGP4X/2X总线接口 -支持NTSC/PAL/SECAM制式电视或摄象机视频和S端子输入

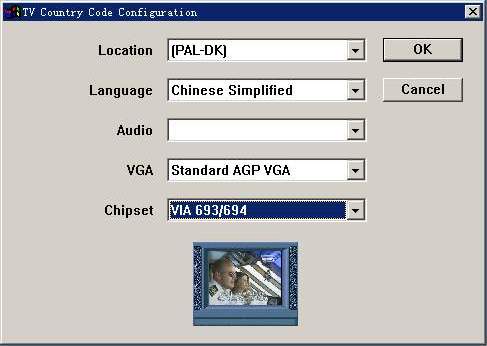

除此以外，这款显卡还有一些它独有的多媒体功能，如：电视播放，影象输出及输入，MPEG-1/2规格影象捕捉，FM调频广播，DVD回放，电子节目指南，电视会议，时间平移电视录制，影象数字处理等多种功能。下面我简单解释一下以上某些功能。所谓时间平移电视录制其实就是定时录制电视节目的功能。这样，家里没有录象机的人们在无法按时赶回家收看自己爱看的电视节目时，就不用发愁了。在录制电视节目的时候，是通过MPEG-2压缩技术（应该是通过软件实现），将电视节目的内容录制到电脑硬盘上。此外，影象数字处理功能是指人们可以把录象机，摄象机等带VIDEO-OUT功能的电器中的视频和音频数据通过S-端子或者AV端子输入到电脑中，可以在电脑上保存，编辑，甚至制作自己的VCD节目，是不是乐趣无穷啊？ 好了，介绍完基本参数和功能后，就该进入“实地考察”的阶段了。因为这款显卡并没有强调它的显示性能，所以我也就不对其的显示性能和超频性能进行测试了，只是实际应用一下其多媒体功能，看看实际效果如何。 换上显卡，把驱动盘放进光驱，装完驱动后，继续安装两个软件，一个叫Pixel View Station,另外一个叫 nVIDIA WDM Driver。前者是收看电视和收听FM调频广播的界面软件，后者是影象捕捉的驱动程序。一切都装完之后，再进入系统，就会自动弹出一个对话框，你可以对电视制式，语言，声卡，显卡和芯片组进行选择。

选好之后，就进入了收看电视的界面。

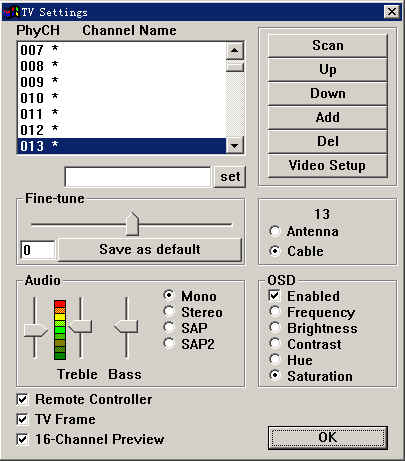

界面还是很友好的，不用多讲，点击一个“TV”的按钮就可以弹出一个叫“TV SETTING”的对话框。在这里你可以对频道的搜索，说明等进行设置。

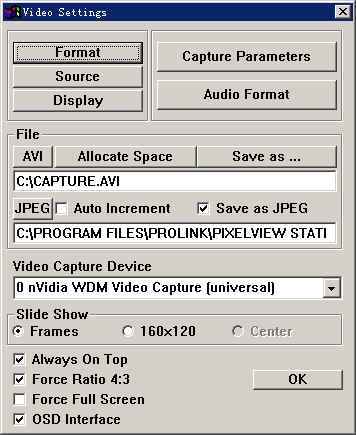

接下来点击“VIDEO SETUP”还可以弹出另外一个对话框。在这里你可以对捕捉图象和影象的存储位置及其他一些功能进行设置。

遗憾的是，由于评测室里没有有线电视信号，所以我只能找来一个简单的室外天线，再加上屋子里全是电脑，电磁干扰非常大，所以只能收到中央1，2，3台，北京1，2，3台，而且信号也不好。由于这个原因，就无法得知接上有线电视信号后收到的电视节目的画质了。 收听FM调频广播的界面是这样的。

界面也是很友好的。既支持快速搜台，也支持手动调台。而且，FM和TV可以互相切换，这也是很方便的。 总的来讲，这款显卡的实际使用的感觉还是不错的。界面都很友好，使用起来也很方便。 应该说，这款多功能显卡提供的多媒体功能确实满足了某些消费者的要求。从当今显卡发展趋势来看，市场上同种类显卡并不多见的现况，势必会给这类显卡的发展创造一定的空间。作为显卡发展的一个方向，这种尝试应该是值得提倡的。这款显卡的目前的市场价格是1380元，虽然比同类MX200显卡贵出不少，但是它却拥有如此丰富的多媒体功能，应该说还是物有所值的。对于那些有此类多功能显卡需求的消费者来说，这款显卡还是值得考虑的。
